Az NCT hajtásrendszerek felépítése

Az NCT hajtásrendszer szervoerősítői nem tartalmaznak egyenirányító egységet, hanem egy különálló tápegység modul szolgáltatja számukra az energiát. A tápegységet a szervoerősítő modulokkal az egyenirányított áramot szállító DC sín köti össze. A modulok mélysége azonos és minden villamos csatlakozó az előlapon helyezkedik el, így egy sorba szerelhetőek és esztétikus, jól áttekinthető, könnyen kábelezhető rendszer állítható elő. A modulok sorrendje tetszőleges, akár több sorba is rendezhetők. Az NCT hajtásrendszereket jellemző közvetlen hálózati táplálás és moduláris felépítés egyszerűvé teszi a villamos tervezést, a hálózati betáplálás kialakítását, valamint az esetleges későbbi bővítést vagy a modulok cseréjét.

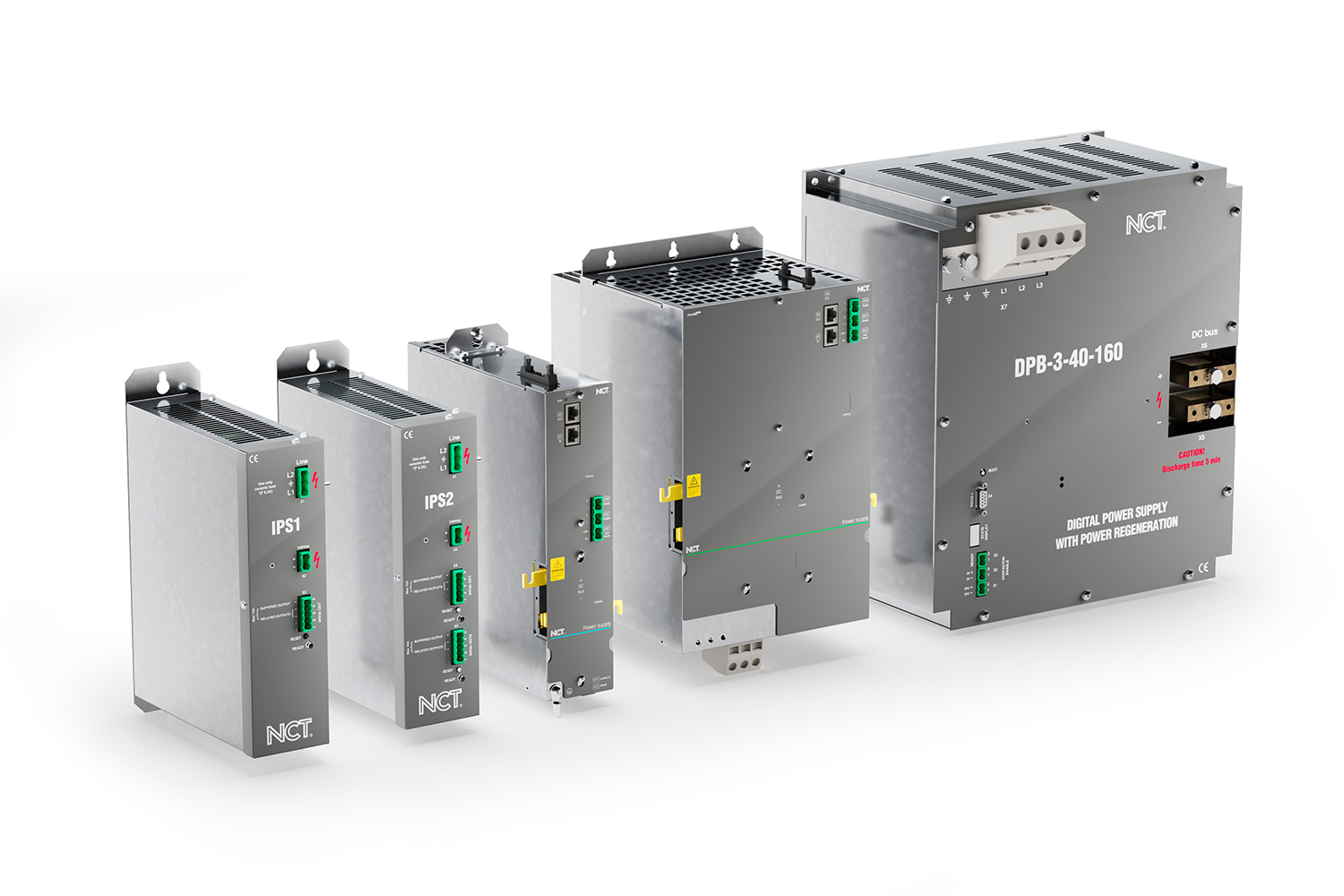

NCT tápegységek

Az NCT tápegységek legfontosabb feladata a szervoerősítők energiával való ellátása. A szervoerősítők a bemenetükön egyenfeszültséget igényelnek, ami a terhelés függvényében csak kis mértékben változhat. A tápegységek DC sín kimenetén közvetlenül a háromfázisú hálózat egyenirányított feszültsége jelenik meg, a hullámos egyenirányított feszültséget a DC sínen található nagy kapacitású kondenzátor telep szinte teljesen kisimítja. A DC sín feszültségének értékét alapvetően a hálózat vonali feszültsége és a hálózati fojtón eső feszültség határozza meg. A hálózati fojtó feladata a hálózatból felvett vagy visszatáplált áram felharmonikus tartalmának csökkentése. A DPB tápegységeknél, a nagy méret miatt, a hálózati fojtó külön egységet alkot. Az NCT tápegységekben található egy lágyindító (soft start) rendszer, ami a DC sín feszültségének függvényében kapcsol be, illetve ki és tölti a nagyméretű kondenzátor telepet. A be- illetve kikapcsolás feszültsége különbözik. Ha a sínfeszültség értéke kisebb, mint a névleges érték fele, a lágyindítás bekapcsol, ha a sínfeszültség értéke a névleges érték 80%-a fölé emelkedik, a lágyindítás kikapcsol. Lágyindítás nélkül a bekapcsolás pillanatában a tápegység előtt lévő túláramvédelem azonnal leoldana. Minden hajtásrendszerben van olyan üzemállapot (féküzem), amikor a teljesítmény a motortól a főtápegység felé áramlik. Ilyenkor először a kondenzátor telep veszi fel a visszatáplált energiát, majd a fékellenállás hővé alakítja, vagy a visszatápláló egység visszatölti a hálózatba. A DPS tápegységekbe alapkivitelben nem szerelünk be fékellenállást, így az nem fűti a tápegységet és ezzel a a villamos szekrényt sem. Külön megrendelésre a tápegységeket belső fékellenállással is szállítjuk, de külső fékellenállás alkalmazása esetén nem ajánljuk a belső fékellenállást. A külső fékellenállás méretezése nagy figyelmet igényel. Gyakori féküzem esetén javasoljuk a visszatápláló tápegység alkalmazását még kis teljesítményű hajtások esetén is. A DPB tápegységek a fékezéskor keletkező teljesítményt visszakényszerítik a háromfázisú hálózatba.
